Конструкция и применение глубинных щитовых затворов
Глубинные щитовые затворы:
- устанавливаются: в галереях шлюзовых камер, камерах канализационных самотечных сетей, очистных сооружениях, шахтах тоннельных канализационных коллекторов, в приемных камерах канализационных насосных станций и т. п.
- могут применяться в качестве запорного и регулирующего устройства, а также для частичного пропуска потока.
Конструкция глубинного затвора адаптируется под любую строительную часть и позволяет перекрывать отверстия различной геометрической формы.Глубинные щитовые затворы изготавливаются двух типов: плоские скользящие и плоские колесные.
Уплотнение глубинных затворов обеспечивается по четырем сторонам (по порогу, вертикальным направляющим и забральной балке).
Конструкцию затвора можно выполнить с перепускным устройством (байпас). Байпас предназначен для выравнивания уровней воды с обеих сторон затвора. При этом подъем затвора осуществляется в безнапорном состоянии. При такой схеме привод подбирается с расчетом только на вес затвора и трения в опорно-ходовых частях.

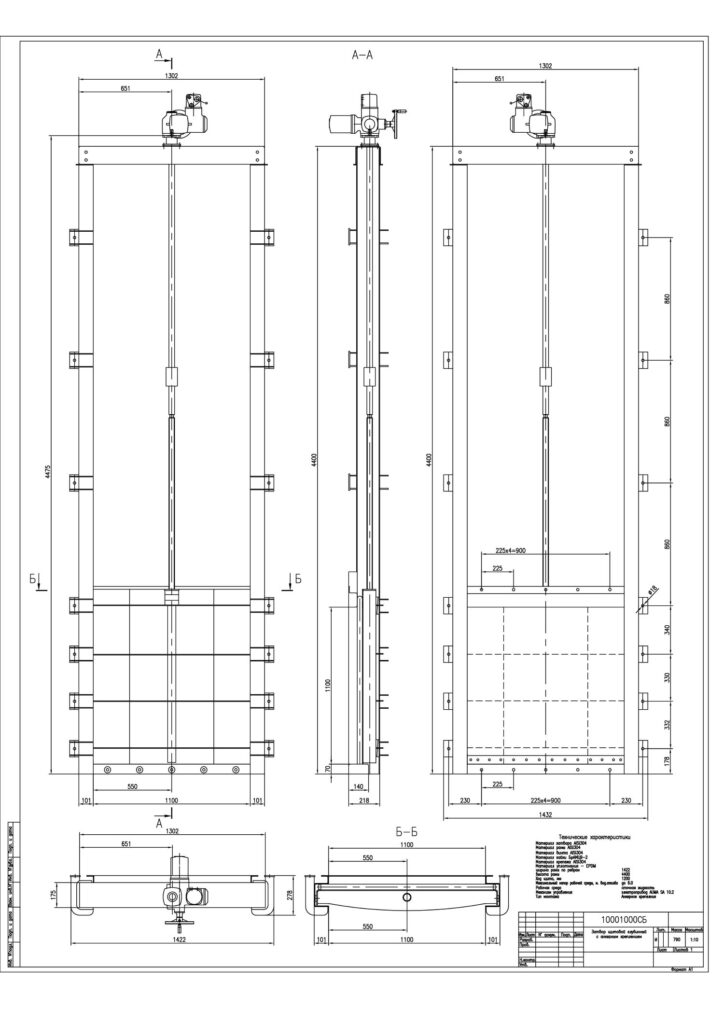

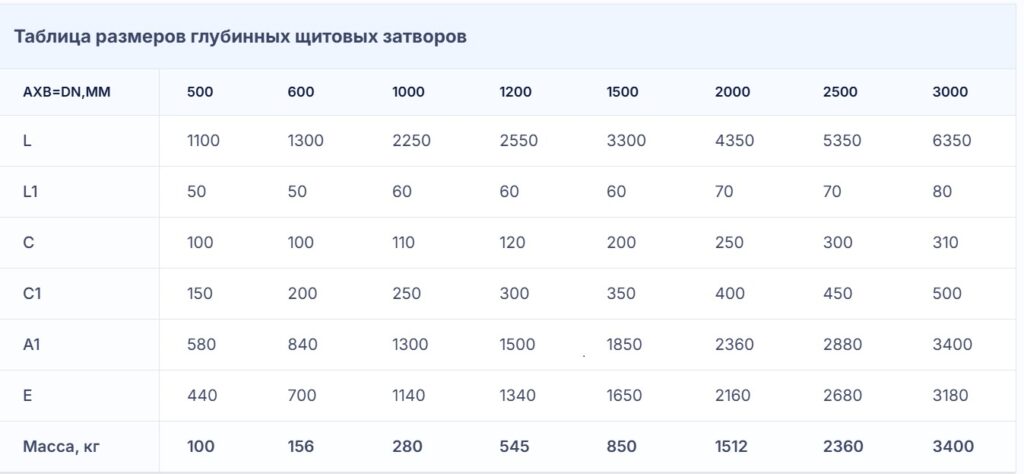

В таблице ниже приведены габаритно-установочные размеры некоторых глубинных затворов в стандартном исполнении.
